石材養(yǎng)護(hù)注意事項(xiàng)，里面的細(xì)節(jié)多著呢

分享：

? ?早期人們認(rèn)為蠟是好的保護(hù)劑，可以阻止水滲入和物質(zhì)污染。但是石材表面打完蠟后，雖然外界的水和濕氣不能進(jìn)入石材內(nèi)部，但是石材內(nèi)部的濕氣也不能散發(fā)出來(lái)，濕氣積存在石材內(nèi)部，也會(huì)導(dǎo)

   早期人們認(rèn)為蠟是好的保護(hù)劑，可以阻止水滲入和物質(zhì)污染。但是石材表面打完蠟后，雖然外界的水和濕氣不能進(jìn)入石材內(nèi)部，但是石材內(nèi)部的濕氣也不能散發(fā)出來(lái)，濕氣積存在石材內(nèi)部，也會(huì)導(dǎo)致石材病變。同時(shí)隨著打蠟次數(shù)的增多，石材的顏色會(huì)加深，并且蠟也容易被污染，譬如泥沙、灰塵會(huì)被嵌入蠟中，形成蠟垢，清洗很不方便，因此經(jīng)常打蠟也會(huì)損害石材表層，縮短石材壽命。

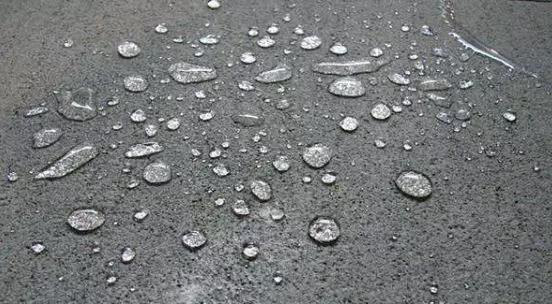

   石材防護(hù)劑的防護(hù)原理是使有效物質(zhì)隨溶劑深入石材內(nèi)部，待溶劑自然揮發(fā)后，有效物質(zhì)留在石材內(nèi)部及表層，形成一道可透氣但不透水的防護(hù)屏障，阻止外來(lái)的污染和水份的滲入。既不影響石材的外觀，又能保持石材的“呼吸性”，這樣，石材內(nèi)的濕氣不會(huì)因停留在石材內(nèi)而造成石材的病變。經(jīng)過(guò)防護(hù)處理的石材，不僅抗污染能力強(qiáng)，清洗起來(lái)也極為方便。因?yàn)榛覊m和污垢只是停留在石材的表面，不會(huì)滲入石材內(nèi)部，用清水或日常清洗藥水即可除掉，恢復(fù)石材原有的亮麗。同時(shí)，石材經(jīng)過(guò)處理后，可增強(qiáng)石材的強(qiáng)度及硬度，提高石材的耐磨性，抗老化，延長(zhǎng)石材壽命。

1、 防護(hù)劑的選用

根據(jù)工程所采用的石材種類(lèi)正確選用石材防護(hù)劑是保證石材養(yǎng)護(hù)工程質(zhì)量的關(guān)鍵因素之一。每種石材防護(hù)劑都不是萬(wàn) 能的，其性能主要表現(xiàn)在普遍適用性，即對(duì)大部分石材有效。但是從另一方面來(lái)講，每種石材還存在其特殊性，即一種防護(hù)劑對(duì)某些石材表現(xiàn)特別優(yōu)良，而對(duì)另一種石材就表現(xiàn)不理想甚至無(wú)效。基于此，我們?cè)谶x用石材防護(hù)劑時(shí)，必須針對(duì)不同的石材品種，在不同的環(huán)境、不同的安裝工藝以及不同的防護(hù)要求下進(jìn)行正確的選擇。

防護(hù)劑的選用要按照石材防護(hù)的目的去選擇。要注意與石材品種、自然屬性和結(jié)構(gòu)以及加工工藝相適應(yīng)，同時(shí)要考慮石材的使用環(huán)境。

1.1要求石材的抗紫外線能力及耐水性和耐酸性都要強(qiáng)，防止石材泛堿、生銹斑，一般采用有機(jī)硅型石材防護(hù)劑。

1.2防止淺色石材（如雅士白、爵士白、漢白玉等）生銹或在填縫后硅酮耐候膠油性物質(zhì)（塑化劑）滲透入側(cè)面導(dǎo)致石材縫隙邊緣產(chǎn)生暗影，可以選擇防油型界面性的防護(hù)劑。

1.3防護(hù)的目的是綜合防水和抗污能力，一般采用有機(jī)氟型石材防護(hù)劑才能達(dá)到效果。

1.4 建筑底部若采用濕貼工藝安裝，建議選用石材底面專(zhuān)用養(yǎng)護(hù)劑進(jìn)行底面及四側(cè)邊的防護(hù)處理。底面養(yǎng)護(hù)劑的選用應(yīng)注重養(yǎng)護(hù)劑的耐堿性，而且不能影響石材與水泥的粘接牢度。

簡(jiǎn)言之，就是在選擇石材防護(hù)劑時(shí)堅(jiān)持四個(gè)“具體的”原則：根據(jù)具體的石材、具體的安裝方法、具體要防止的污染源、選擇具體的石材防護(hù)劑。

石材的防護(hù)首先是要防水，因?yàn)樗潜姸辔廴疚锏妮d體，而石材防護(hù)劑的防水性要結(jié)合石材防護(hù)劑的耐酸性、耐堿性一起來(lái)分析判斷才有意義，單以防水性指標(biāo)高低來(lái)斷定石材防護(hù)劑的質(zhì)量好壞是不正確的和片面的。石材防護(hù)劑的防水性指標(biāo)越高，耐酸性和耐堿性指標(biāo)與之相同或接近，才說(shuō)明防護(hù)劑的穩(wěn)定性越好，在酸堿環(huán)境中效果保持會(huì)長(zhǎng)久。

2、石材防護(hù)劑施工工藝

石材防護(hù)劑的施工通常采用兩種方法：刷涂法和噴涂法。

刷涂法：刷涂法是使用毛刷，輥?zhàn)樱＞d，不褪色的布將防護(hù)劑涂刷在石材表面。

噴涂法：噴涂法所使用的工具有噴霧器，噴qiang，空壓機(jī)。

使用前要認(rèn)真閱讀所選取的防水劑的使用說(shuō)明，操作方法及操作時(shí)應(yīng)注意的事項(xiàng)。

2.1、清潔。要涂刷石材防護(hù)劑的石材必須干凈，應(yīng)使用石材專(zhuān)用清洗劑清洗。因?yàn)槭谋砻娴奈蹪n會(huì)在涂刷防護(hù)劑的過(guò)程中被帶進(jìn)石材內(nèi)部并固化在石材的微孔之中，形成難以清理的斑痕，因此石材表面的銹漬、油漬和塵土等都要在涂刷防護(hù)劑前清理掉，是在切割后馬上沖洗干凈，晾干待用。

2.2、干燥。涂刷石材防護(hù)劑前，石材板應(yīng)干燥，含水率不應(yīng)高于國(guó)家有關(guān)標(biāo)準(zhǔn)。讓石材干燥透徹是為了使石材能夠充分吸收防護(hù)劑，以達(dá)到理想的防護(hù)效果。在氣溫較低、相對(duì)濕度較大的季節(jié)，推薦使用烘房來(lái)烘干石板，謹(jǐn)慎使用燃?xì)鈬妐iang來(lái)烘干石板。

在烘干石板時(shí)應(yīng)注意如下事項(xiàng)：

2.2.1烘干房。在北方冬季，搭建烘干房可以提高室內(nèi)溫度，有效加快石材干燥的速度，保障防護(hù)劑涂刷質(zhì)量，因此適合大型工程。但烘干房?jī)?nèi)要加強(qiáng)通風(fēng)、防火、防煤氣中毒。

2.1.2燃?xì)鈬妐iang。石材局部烘干可以使用燃?xì)鈬妐iang，但燃?xì)鈬妐aing在石板上的移動(dòng)速度要控制好。若速度太快，石材表面的溫度不夠高，無(wú)法有效除去石材空隙內(nèi)的水分；若燃?xì)鈬妐iang移動(dòng)速度太慢，集中在某一點(diǎn)時(shí)，傳導(dǎo)給石材表面的熱量會(huì)過(guò)多，造成局部溫度過(guò)高，嚴(yán)重時(shí)會(huì)造成石材表面局部膨脹破裂。該方法方便、快捷，適合于局部和邊角的烘干，如對(duì)已做過(guò)防護(hù)的石材再切割時(shí)被潤(rùn)濕的情況。一般燃?xì)鈬妐iang不宜在大面積烘干石材時(shí)使用。燃?xì)鈬妐iang的使用同樣要加強(qiáng)施工現(xiàn)場(chǎng)的通風(fēng)、防火和防煤氣中毒。

不管是工廠化烘干還是在施工現(xiàn)場(chǎng)烘干石材，石材加熱后都應(yīng)使石材溫度下降至40℃以下才能施用防護(hù)劑。因?yàn)闇囟冗^(guò)高防護(hù)劑尚未完全滲入石材內(nèi)部即被烘干，滲透效果不好，而且第 一遍硬化后，第二遍涂刷就很難再深入滲入，終使防護(hù)效果下降。對(duì)于溶劑型的防護(hù)劑更應(yīng)注意溫度不要過(guò)高。

3、防護(hù)劑的涂刷與用量

使用防護(hù)劑必須足量和均勻。防護(hù)劑的使用一定要足量，若石材吸收的防護(hù)劑劑量不夠，將無(wú)法產(chǎn)生應(yīng)有的防護(hù)效果。不同密度的石材使用防護(hù)劑的量會(huì)不同，要求涂刷的遍數(shù)或涂刷的方法也不同。如白沙米黃、燒毛花崗巖、白色花崗巖等，這類(lèi)石材空隙大，要求防護(hù)劑使用量大一些，涂刷的遍數(shù)應(yīng)在兩遍以上（橫、豎涂刷兩道為一遍）。少量的、單遍涂刷防護(hù)劑一般不足以起到阻斷毛細(xì)現(xiàn)象和防止污染的目的。而一些密度較高，沒(méi)有高溫加工裂隙的石材，防護(hù)劑的使用量可以相對(duì)少一些。

對(duì)于一些特殊的石材，如洞石、砂巖等，應(yīng)盡量采用浸泡法。浸泡法做石材六面防護(hù)時(shí)不能將整塊石材完全浸泡在溶劑里，這樣會(huì)使石材周?chē)a(chǎn)生液壓，致使石材內(nèi)部的空氣無(wú)法排出，影響防護(hù)劑滲透到石材內(nèi)部深層，影響石材的防護(hù)效果。浸泡時(shí)始終要保證石材有一個(gè)表面暴露在防護(hù)劑外面，使石材內(nèi)部的空氣又排出的通道，石材一面處理好后再翻轉(zhuǎn)浸泡另一面，這樣才能保證防護(hù)劑更好的滲透進(jìn)石材內(nèi)層，起到深層防護(hù)的作用。

4、清理

要清理多余的防護(hù)劑。要用干凈的抹布擦除施工時(shí)殘留在石材表面的防護(hù)劑。如果石材防護(hù)劑不被石材完全吸收，殘余的防護(hù)劑又不除去，固化后會(huì)在石材表面留下防護(hù)劑的痕跡，甚至造成花斑，而這種花斑的清理非常困難。甲基硅酸鹽水性防護(hù)劑殘留在石材表面還會(huì)降低石材表面的光澤度。

5、靜停時(shí)間

防護(hù)劑涂刷后必須留有平放靜停的時(shí)間，這是保證防護(hù)劑滲透固化、形成防護(hù)功能的重要步驟。平放靜停時(shí)間與當(dāng)時(shí)環(huán)境的濕度和溫度都有關(guān)系。靜停時(shí)間至少應(yīng)達(dá)到石材立起時(shí)已涂刷的防護(hù)劑不再流動(dòng)。可以用餐巾紙測(cè)試，達(dá)到貼上餐巾紙時(shí)不粘、不潤(rùn)濕。

6、養(yǎng)生時(shí)間

刷涂防護(hù)劑的石材應(yīng)充分架空養(yǎng)生，這是石材防護(hù)施工作業(yè)中重要的一個(gè)環(huán)節(jié)。所謂養(yǎng)生就是讓涂刷過(guò)防護(hù)劑的石材在通風(fēng)的情況下自然干燥，并基本完成化學(xué)變化的過(guò)程。一般來(lái)講，水型防護(hù)劑要經(jīng)過(guò)48小時(shí)甚至更長(zhǎng)時(shí)間才能基本完成化學(xué)變化過(guò)程；溶劑型防護(hù)劑完成 交聯(lián)固化過(guò)程的時(shí)間要短一些，但也需要24小時(shí)以上。溫度越低，養(yǎng)生時(shí)間應(yīng)越長(zhǎng)。養(yǎng)生期內(nèi)不得接觸水和其他污染物。

若養(yǎng)生時(shí)間不夠就匆忙安裝，因石材防護(hù)劑還沒(méi)有充分交聯(lián)固化，酸雨、可溶鹽和各種可溶性污染物就可能滲到石材表面，從而產(chǎn)生水斑、返堿、返黃、返銹等一系列病變，導(dǎo)致防護(hù)失敗。

任何石材防護(hù)劑的防護(hù)效果都是相對(duì)的，所以選用產(chǎn)品時(shí)要根據(jù)實(shí)際要求和效果來(lái)進(jìn)行選擇，正確施工，加強(qiáng)后期保養(yǎng)，才能達(dá)到效果。

  結(jié)語(yǔ)

汶上金鉆石材廠告訴大家，天然石材內(nèi)部含有各種天然化學(xué)物質(zhì)，在一定的條件下，這些天然物質(zhì)的化學(xué)性質(zhì)或發(fā)生化學(xué)變化而使石材的表面受到破壞，大大影響石材的裝飾效果。此外，石材也極容易受到外界物質(zhì)污染，如果不對(duì)其表面進(jìn)行適合的防護(hù)，外界的臟物是極容易侵入到石材的外表面及內(nèi)部而使石材變得丑陋不堪，從而大大降低石材的觀賞價(jià)值和裝飾效果。因此，采用防護(hù)劑對(duì)石材的表面進(jìn)行防護(hù)是非常必要的。
